音速喷嘴气体流量标定系统
系统简介
该系统以空气作为介质,临界流文丘里喷嘴作为标准表,通过真空泵在系统内产生负压的方式来对流量计进行流量检定或测试。检定口径为DN15-DN200(后期可扩展到DN400),检定流量范围为1-7000m³/h(后期可扩展为10000 m³/h),装置扩展不确定度优于0.3%(K=2)。
系统特点
1.装置结构紧凑,准确度高、重复性和稳定性好。
2.喷嘴结构简单,坚固耐用,检定周期长(5年一检),其流出系数不确定度≤0.2%。
3.装置检定口径大,检定流量大,被检表安装方便(气动夹表器)。
4.全不锈钢管道,使用寿命长。
5.客户可自由选择流量计检定的检定时间、检定体积、流量点数、检定次数等,极大方便用户操作。
6.软件操作简单,设有操作权限,用户根据实际情况可以自己配置数据库中的内容。

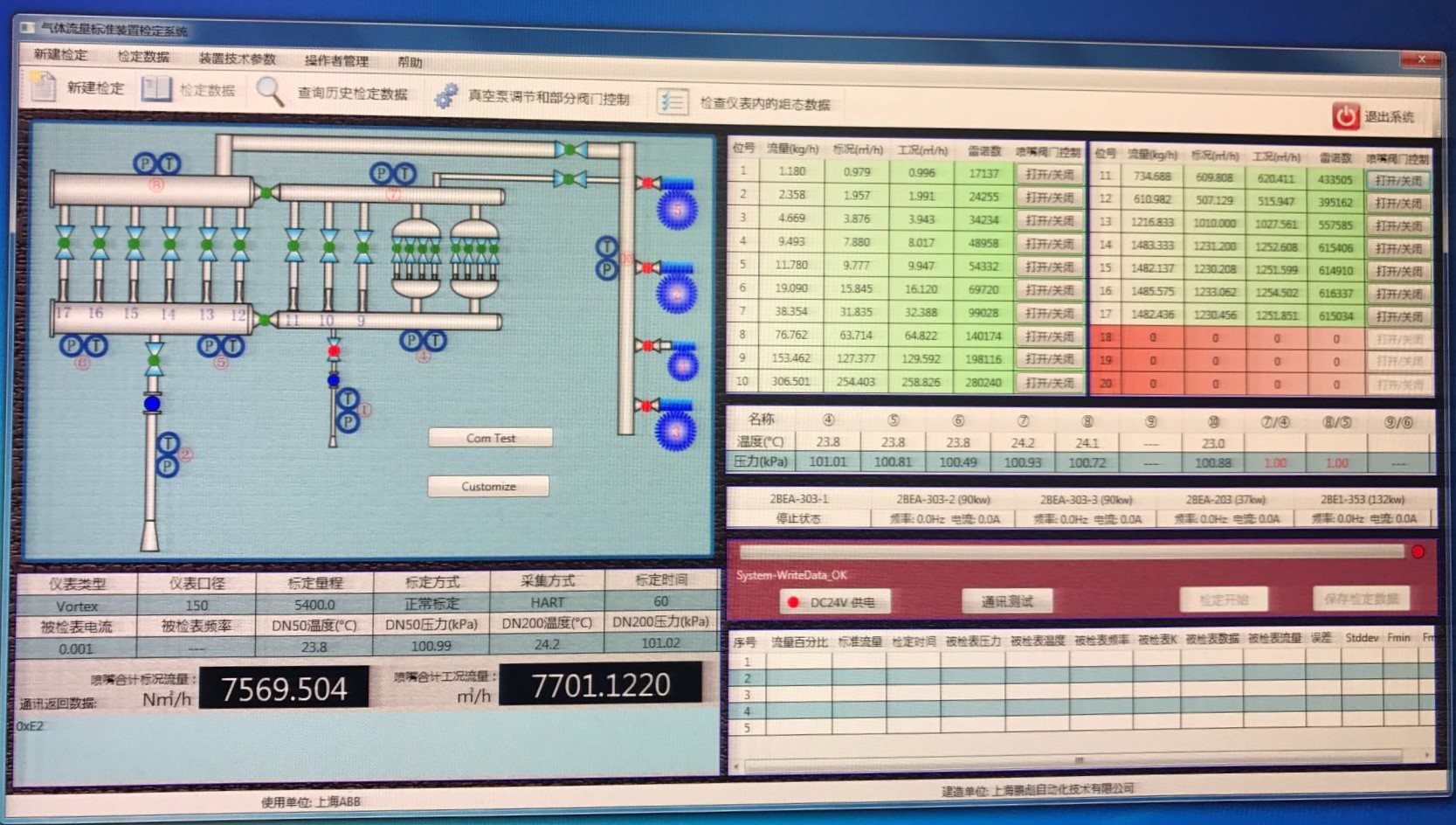

系统界面

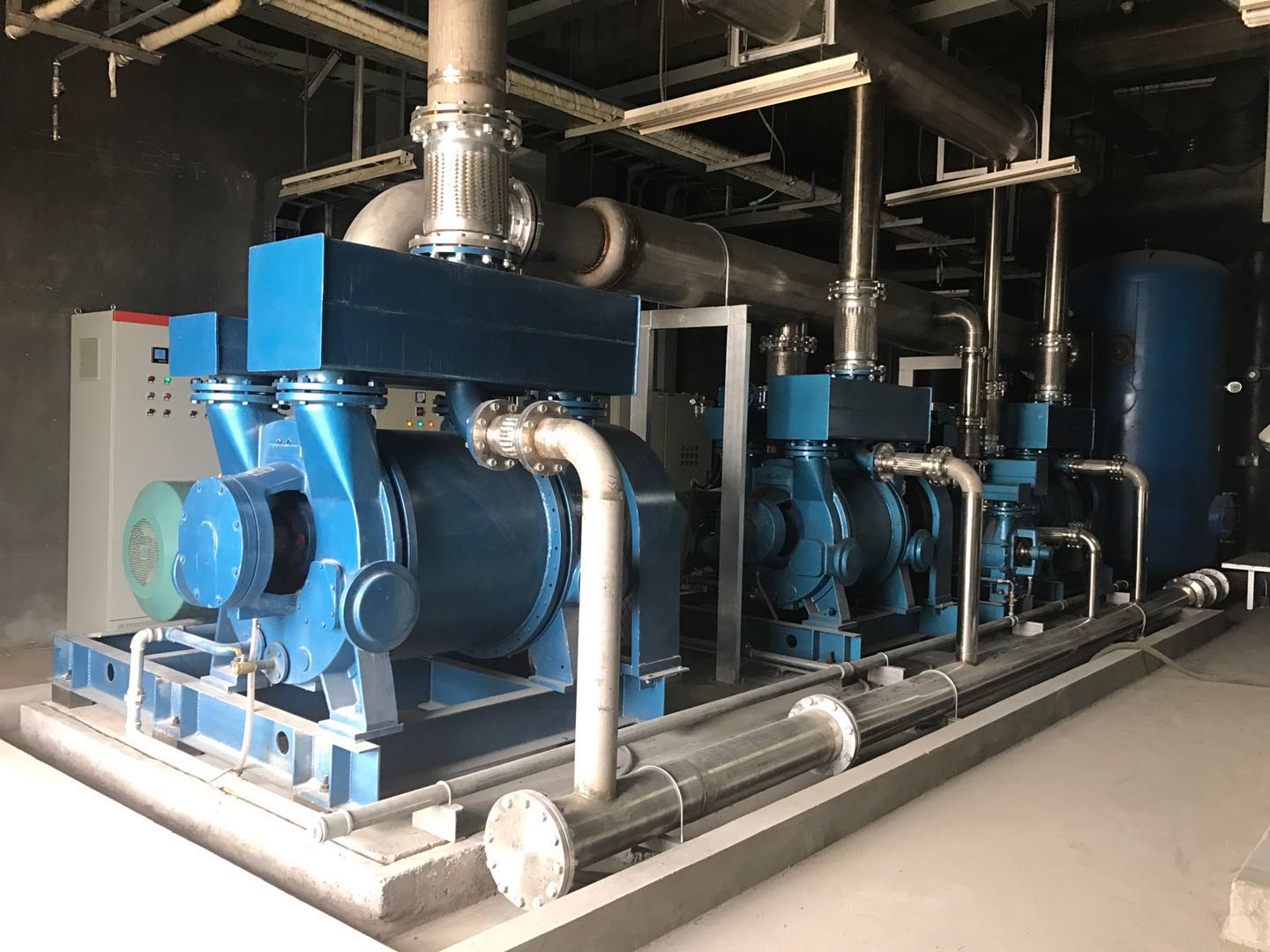

系统泵房
